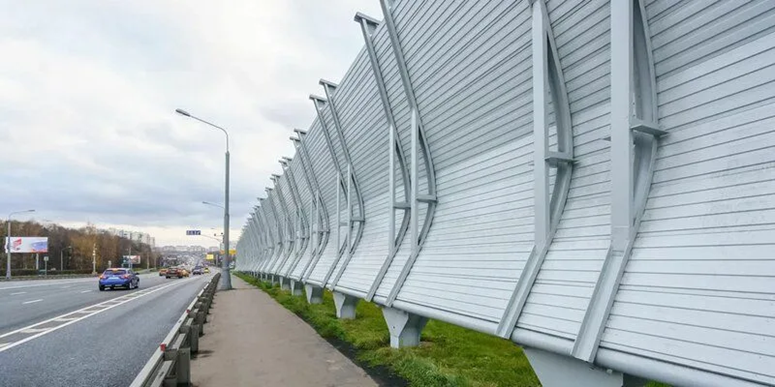

Шум от транспортных магистралей, железных дорог, промышленных площадок и инженерных объектов снижает комфорт и может влиять на здоровье. Экранирование – один из самых эффективных способов локально уменьшить уровень звука на границе территории и у фасадов зданий.
Грамотно подобранная конструкция работает за счет отражения, поглощения и рассеивания звуковой волны, а результат зависит не только от материала, но и от высоты, длины, герметичности, ориентации к источнику и качества монтажа.
Монтаж: ключевые этапы и требования
- Обследование площадки: тип грунта, уровень грунтовых вод, роза ветров, доступ для техники, наличие коммуникаций.
- Расчет акустической эффективности: высота/длина, размещение относительно источника и защищаемой зоны, проверка «перетекания» шума через торцы и верх.
- Выбор типа панелей: ударопрочность, коррозионная стойкость, пожарные требования, прозрачность, обслуживание.
Фундаменты и опоры
Надежность экрана определяется несущей системой: стойками и основанием. В зависимости от условий применяют свайные решения, ленточные фундаменты или стаканные основания под стойки. Обязательно учитывают ветровые нагрузки, динамику от транспорта, возможные вибрации и сезонные подвижки грунта.
- Разметка и геодезический контроль – соблюдение осей, отметок и вертикальности стоек.
- Антикоррозионная защита – оцинкование/покрытия, особенно в зоне брызг и реагентов.
- Компенсация температурных деформаций – узлы с допусками и правильной схемой крепежа.
Установка панелей и герметизация
Панели монтируют снизу вверх в направляющие или на кронштейны согласно системе производителя. Важно исключить щели: даже небольшие зазоры снижают эффект, особенно на средних и высоких частотах. Все стыки выполняют с уплотнителями, а узлы примыкания к рельефу, подпорным стенкам и сооружениям – с продуманными доборными элементами.
- Контроль непрерывности – экран должен быть достаточной длины, чтобы шум не «обходил» его через торцы.
- Защита наполнителя – для поглощающих панелей исключают продувание и намокание слоя, применяют мембраны и правильные перфорации.
- Безопасность – ограждение зоны работ, правильная строповка, учет близости движения и ЛЭП.
Приемка и обслуживание
После монтажа выполняют проверку крепежа, вертикальности, целостности покрытий, качества уплотнений и водоотвода. При необходимости проводят контрольные замеры шума и устраняют «акустические мостики» в местах примыканий. Регулярное обслуживание включает осмотр после штормов, подтяжку крепежа, замену поврежденных секций и очистку прозрачных вставок.
Правильно спроектированные и установленные шумозащитные экраны обеспечивают заметное снижение звукового воздействия, повышают комфорт на прилегающих территориях и служат десятилетиями при соблюдении требований к монтажу и эксплуатации.
Источники шума и подбор конструкции под объект
Эффективность шумозащитного экрана определяется тем, насколько точно учтены источник шума, его спектр (низкие/средние/высокие частоты), режим работы (постоянный/импульсный), а также геометрия площадки: расстояния, перепады высот, наличие отражающих фасадов и «окон» для прохождения звука. Один и тот же тип ограждения может показать разные результаты на трассе, у железной дороги или на промышленной площадке из?за различий в направлении распространения шума и преобладающих частотах.
Подбор конструкции начинается с определения целевой точки защиты (двор, окна 1–3 этажей, рабочие места), после чего выбираются высота, длина, расположение и тип панелей (отражающие или звукопоглощающие) с учетом требований по безопасности, ветровых нагрузок, обзора, инсоляции и обслуживания. Правильно подобранный экран – это не только «барьер», а комплексное решение: экранирование, исключение утечек, снижение отражений и стабильная работа конструкции в эксплуатации.
Типовые источники шума и рекомендуемые решения
- Автомобильные дороги (шум шин, двигателя, аэродинамика): чаще применяют комбинированные экраны (поглощение со стороны дороги + отражение с тыльной стороны) для снижения вторичных отражений; критичны непрерывность и достаточная длина без разрывов.
- Железная дорога (контакт колесо-рельс, торможение, сигнал): востребованы поглощающие панели и решения с учетом вибраций и ударных нагрузок; важна повышенная прочность и стойкость к загрязнению.
- Промышленные площадки (вентиляторы, компрессоры, технологическое оборудование): эффективны модульные поглощающие ограждения и локальные кожухи/экраны вокруг агрегатов; часто требуется стойкость к коррозии и огнестойкость.
- Строительные работы (временный импульсный шум): применяют временные мобильные экраны с быстрым монтажом; ключевое – перекрыть прямую видимость между источником и защищаемой зоной.
- Инженерные сооружения (КТП, насосные, вентиляционные выбросы): эффективны локальные экраны и решения вокруг конкретного узла; важны герметичность стыков и отсутствие акустических «щелей».
Критерии подбора конструкции (применяются совместно):
- Спектр шума: при значимой низкочастотной составляющей требуется более высокая масса/жесткость, исключение резонансов и утечек.
- Линия видимости: экран должен перекрывать прямой путь звука между источником и точкой защиты; при сложном рельефе корректируют высоту и трассировку.
- Длина и непрерывность: разрывы (ворота, проезды) резко снижают эффект; если разрыв неизбежен – используют акустические тамбуры, смещения, дополнительные секции.
- Отражения: рядом с жилой застройкой предпочтительнее звукопоглощающая сторона к источнику, чтобы не усиливать шум отражением на противоположную сторону.
- Эксплуатация: стойкость к ветру, коррозии, УФ, загрязнению; возможность замены панелей; безопасность (обзоры на дорогах, прочность, антивандальность).
Итог: оптимальная конструкция шумозащитного экрана выбирается не по «универсальному» типу панели, а по совокупности факторов: источник и спектр шума, геометрия объекта, требования к снижению отражений, непрерывность ограждения и условия эксплуатации. Чем точнее выполнены замеры/расчет и увязка конструкции с местностью и инфраструктурой, тем стабильнее достигается требуемое снижение шума при разумной стоимости и корректном монтаже.
