В строительстве и геотехнических работах уровень грунтовых вод часто становится ключевым фактором, влияющим на устойчивость котлованов, качество бетонирования, безопасность персонала и сроки выполнения задач.
Когда естественный водоотвод недостаточен, применяют инженерные методы принудительного осушения, позволяющие стабилизировать грунт и обеспечить сухие условия производства работ.
Один из наиболее эффективных подходов для мелко- и среднезернистых грунтов с низкой водопроницаемостью – вакуумное водопонижение. Его суть заключается в создании разрежения в системе дренажа, благодаря чему вода извлекается из порового пространства грунта активнее, чем при обычной откачке, и быстрее формируется требуемая депрессия уровня воды.
Понятие и принцип действия
Метод основан на том, что помимо гравитационного притока к фильтрующим элементам дополнительно создаётся перепад давлений. Разрежение «подтягивает» воду к дренажным точкам, снижая поровое давление и ускоряя осушение зоны работ. Это особенно важно там, где вода поступает медленно из-за плотной структуры грунта.

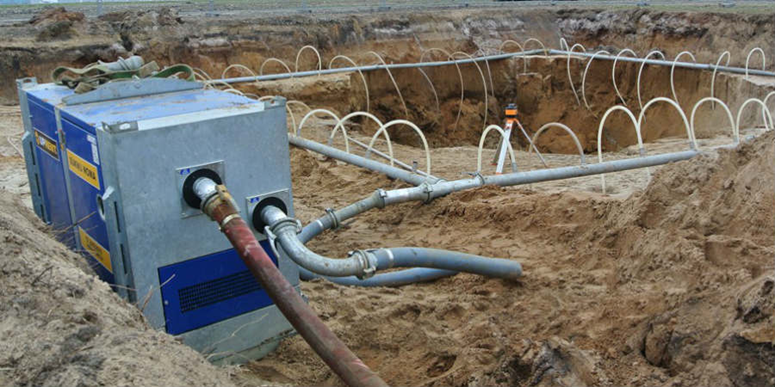

В типовой схеме используются фильтровые элементы (иглофильтры или вакуум-дренажные скважины), коллектор, вакуум-насосное оборудование и герметичные соединения. Система работает как единый контур: вакуум поддерживается в коллекторе и передаётся к фильтрам, обеспечивая стабильный режим водоотбора.
Что происходит с грунтом при создании вакуума
Удаление воды из пор снижает избыточное поровое давление, что ведёт к повышению эффективных напряжений в грунте. На практике это означает, что грунт становится менее «плывучим», уменьшается риск разжижения, а откосы и стенки котлована приобретают большую устойчивость.
Физический принцип разрежения в грунтовых водах
Вакуумное водопонижение основано на создании разрежения в системе дренажных элементов, которое передаётся поровой воде через фильтрующие участки иглофильтров или скважинных фильтров. Возникающий перепад давлений между грунтом и коллектором заставляет воду перемещаться к источнику разрежения даже при низкой естественной водоотдаче грунта.
Физически эффект проявляется как снижение порового давления воды относительно атмосферного, что увеличивает эффективные напряжения в скелете грунта и способствует его уплотнению. При этом фильтрационный поток определяется не «высотой столба» воды как таковой, а суммарной разностью пьезометрических уровней, формируемой насосом и гидравлическими потерями в системе.
Итог: как работает разрежение и что оно даёт
Ключевой механизм – преобразование энергии вакуум-насоса в устойчивый градиент давления, который вовлекает поровую воду в движение к фильтрам и снижает напор в зоне разработки. Разрежение действует через водонасыщенные каналы порового пространства и сохраняет эффективность при условии герметичности и непрерывного отвода воздуха и воды.
- Разрежение уменьшает поровое давление и понижает пьезометрический уровень в грунте вокруг дренажной сети.
- Перепад давлений формирует направленный фильтрационный поток к иглофильтрам/скважинам, ускоряя осушение слабопроницаемых слоёв.
- Рост эффективных напряжений повышает устойчивость откосов и основания, снижая риск всплытия и разжижения грунта.
- Ограничения связаны с потерями вакуума из-за подсоса воздуха, недостаточной герметичности и снижением передачи разрежения в неоднородных грунтах.
Таким образом, вакуумное водопонижение – это управляемое снижение порового давления, обеспечивающее осушение и стабилизацию грунтов за счёт физического принципа разрежения и создаваемого им градиента напора.
