Шпунтовое ограждение котлована – это временная или постоянная конструкция из металлических шпунтовых профилей, предназначенная для удержания грунта и защиты выемки от обрушения при строительстве подземных частей зданий и сооружений. На практике для таких задач часто применяют шпунт ларсена Л5-УМ, который образует сплошную стенку, снижает водоприток и помогает безопасно вести земляные работы в стеснённых городских условиях.
К основным требованиям к шпунтовому ограждению относят достаточную несущую способность и жёсткость, устойчивость от опрокидывания и выпора, а также герметичность стыков и надёжность узлов крепления распорок или анкеров. При выборе профиля и технологии погружения учитывают инженерно-геологические условия, глубину котлована, близость существующих зданий и коммуникаций, а также необходимость контроля деформаций, чтобы применение шпунт Л5-УМ обеспечивало нормативную безопасность на всех этапах работ.
Определение шпунтового ограждения
На практике шпунт ларсена рассматривается как инженерный барьер, который разделяет устойчивый массив грунта и разрабатываемый котлован, обеспечивая контролируемые условия для разработки грунта и устройства подземной части сооружения. В зависимости от проектных решений шпунт может работать как самостоятельная стенка либо в системе с распорками, анкерами и поясами.
Что относится к шпунтовому ограждению
- Шпунтовые элементы (металлические, железобетонные, композитные и др.), стыкуемые замками в непрерывный контур.

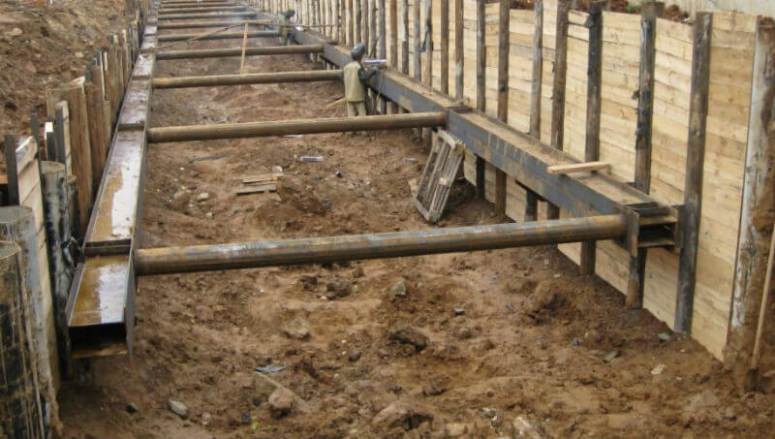

- Оголовок и обвязка, обеспечивающие совместную работу стенки и передачу усилий на вспомогательные элементы.
- Системы крепления (анкера, распорки, подкосы) при необходимости повышения жёсткости и устойчивости.
Задачи шпунтового ограждения на стройплощадке
Основная задача шпунтового ограждения – обеспечить устойчивость бортов котлована и безопасность выполнения земляных работ в стеснённых или сложных инженерно-геологических условиях. Шпунтовая стенка воспринимает боковое давление грунта и снижает риск обрушения откосов, позволяя вести разработку вертикальными или крутыми стенками там, где устройство откосов невозможно или нецелесообразно.
Вторая важная задача – минимизировать влияние работ на окружающую застройку и коммуникации. Ограждение ограничивает перемещения грунта, уменьшает деформации основания рядом стоящих зданий, снижает вероятность повреждения подземных сетей. При наличии грунтовых вод шпунт также может выполнять роль противофильтрационного экрана, уменьшая приток воды в котлован и упрощая водопонижение.
- Стабилизация выемки: удержание грунта по контуру котлована на период строительства.
- Защита прилегающей территории: снижение осадок и горизонтальных смещений, предотвращение разуплотнения грунта.
- Организация работ в ограниченном пространстве: возможность вести разработки рядом с границами участка без устройства широких откосов.
- Контроль воды: уменьшение фильтрации и притока грунтовых вод при соответствующем типе шпунта и глубине погружения.
