Проектирование эффективных систем дымоудаления в высотных зданиях требует особого подхода к выбору вентиляционного оборудования. Радиальные вентиляторы высокого давления типа ВР-132-30 и ВР-140-15 представляют собой специализированное оборудование, способное обеспечить необходимые параметры при значительном гидравлическом сопротивлении системы. Правильный расчет и подбор такого оборудования критически важен для обеспечения пожарной безопасности объекта в соответствии с требованиями СП 7.13130.2013 и НПБ 250-97.
Технические особенности радиальных вентиляторов высокого давления
Принцип работы и конструктивные характеристики

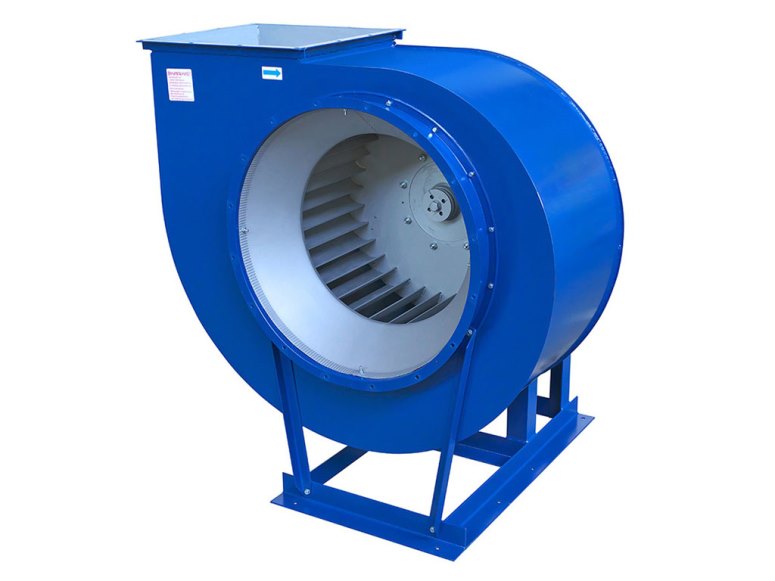

Радиальные вентиляторы высокого давления отличаются от стандартных моделей конструкцией рабочего колеса и улитки, что позволяет создавать давление до 3000-5000 Па при сохранении высокой производительности. Основные технические параметры:
-
ВР-132-30: развивает давление до 3200 Па при производительности до 18000 м³/ч
-
ВР-140-15: обеспечивает давление до 4800 Па при производительности до 28000 м³/ч
Рабочие колеса имеют загнутые назад лопатки, что обеспечивает стабильную характеристику и высокий КПД в широком диапазоне режимов работы. Улитка спирального типа с диффузором оптимизирует преобразование кинетической энергии в статическое давление.
Требования к температурной стойкости
При использовании в системах дымоудаления вентиляторы должны сохранять работоспособность при температуре до 400°C в течение не менее 2 часов. Это требование регламентировано ГОСТ Р 53301-2013 и обеспечивается:
-
Применением жаростойких материалов для изготовления рабочего колеса
-
Использованием высокотемпературных подшипников
-
Специальной термоизоляцией корпуса двигателя
-
Системой охлаждения критических узлов
Расчет систем дымоудаления с вентиляторами высокого давления
Определение требуемых параметров
Расчет начинается с определения необходимой производительности по дымоудалению согласно методике, изложенной в СП 7.13130.2013:
G = 3,5 × √(Q × H)
где:
-
G — массовый расход удаляемых продуктов горения, кг/с
-
Q — тепловая мощность пожара, кВт
-
H — высота дымового слоя, м
Объемный расход при нормальных условиях рассчитывается по формуле:
V₀ = G / ρ₀
где ρ₀ = 1,2 кг/м³ — плотность воздуха при нормальных условиях.
Учет гидравлического сопротивления
Высотные здания характеризуются значительным гидравлическим сопротивлением воздуховодов дымоудаления. Общее сопротивление включает:
-
Потери на трение в прямых участках: ΔP₁ = λ × (L/D) × (ρ × v²)/2
-
Местные сопротивления: ΔP₂ = Σζ × (ρ × v²)/2
-
Естественная тяга: ΔP₃ = g × H × (ρ₀ — ρₜ)
где ρₜ — плотность горячих газов при температуре дымоудаления.
Для обеспечения требуемой производительности при высоком сопротивлении необходимо точно подобрать вентилятор по рабочей точке на аэродинамической характеристике.
Особенности применения моделей ВР-132-30 и ВР-140-15
Область эффективного применения
Радиальные вентиляторы высокого давления наиболее эффективны в следующих случаях:
-
Высотные здания (свыше 28 этажей) с протяженными вертикальными шахтами
-
Подземные сооружения с глубиной более 15 метров
-
Промышленные объекты с разветвленной сетью воздуховодов
-
Здания со сложной архитектурой, требующей обхода строительных конструкций
Технические решения для российских условий
При выборе радиальных вентиляторов высокого давления для систем дымоудаления важно учитывать специфику отечественных проектных решений и климатических условий. Например, ООО «Виктория» производит модели ВР-132-30 и ВР-140-15, адаптированные для работы в российских условиях эксплуатации и полностью соответствующие требованиям ГОСТ Р 53301-2013 по огнестойкости.
Монтаж и эксплуатационные характеристики
Требования к установке
Монтаж радиальных вентиляторов высокого давления требует особого внимания к следующим аспектам:
-
Виброизоляция: Использование специальных виброизоляторов для снижения передачи вибраций на строительные конструкции
-
Фундамент: Устройство массивного фундамента для обеспечения стабильности работы
-
Электроснабжение: Подключение к независимым источникам питания с автоматическим пуском
-
Контроль: Установка датчиков давления и расхода для мониторинга работы системы
Уровень шума и его снижение
Радиальные вентиляторы высокого давления генерируют повышенный уровень шума (до 85-90 дБА), что требует применения специальных мер шумозащиты:
-
Установка в отдельных технических помещениях
-
Применение шумоглушителей на входе и выходе
-
Виброизоляция всех соединений
-
Использование гибких вставок для развязки с воздуховодами
Типичные проектные ошибки и их устранение
Неправильный выбор рабочей точки
Проблема: Выбор вентилятора без учета реальной характеристики сопротивления системы приводит к недостаточной производительности или нестабильной работе.
Решение: Обязательный расчет полной характеристики сопротивления с учетом всех элементов системы и выбор вентилятора с запасом по давлению 15-20%.
Недостаточная защита от высоких температур
Проблема: Использование стандартных материалов и конструкций, не рассчитанных на работу при температуре 400°C.
Решение: Применение специальных жаростойких материалов и дополнительной термоизоляции критических узлов.
Неучет естественной тяги
Проблема: В высотных зданиях естественная тяга может значительно влиять на работу системы дымоудаления.
Решение: Обязательный учет эффекта естественной тяги в расчетах и предусмотрение регулирующих устройств.
Нормативные требования и сертификация
Основные стандарты
Радиальные вентиляторы высокого давления для систем дымоудаления должны соответствовать:
-
ГОСТ Р 53301-2013 — общие технические требования к вентиляторам
-
НПБ 250-97 — требования пожарной безопасности к лифтам
-
СП 7.13130.2013 — системы противопожарной защиты
-
ТР ЕАЭС 043/2017 — требования пожарной безопасности
Испытания и подтверждение характеристик
Все вентиляторы должны проходить обязательные испытания на огнестойкость при температуре 400°C в течение 2 часов. Производители обязаны предоставлять протоколы испытаний и сертификаты соответствия.
Перспективы развития технологий
Современные тенденции
Развитие технологий радиальных вентиляторов высокого давления направлено на:
-
Повышение КПД за счет оптимизации аэродинамики
-
Снижение уровня шума применением новых материалов и конструкций
-
Интеграцию систем автоматического управления и мониторинга
-
Увеличение ресурса работы при высоких температурах
Цифровизация и автоматизация
Современные системы дымоудаления интегрируются с общими системами безопасности здания, обеспечивая:
-
Автоматический пуск при срабатывании пожарной сигнализации
-
Мониторинг технического состояния оборудования
-
Адаптивное управление производительностью в зависимости от условий пожара
-
Дистанционную диагностику и предиктивное обслуживание
Заключение
Проектирование систем дымоудаления с радиальными вентиляторами высокого давления требует глубокого понимания аэродинамических процессов и нормативных требований. Правильный выбор оборудования типа ВР-132-30 и ВР-140-15 обеспечивает эффективную работу системы в критических условиях пожара.
Для реализации надежных систем дымоудаления необходимо использовать оборудование проверенных производителей с подтвержденными характеристиками. ООО «Виктория» с 15-летним опытом производства предлагает полную линейку радиальных вентиляторов высокого давления, включая модели ВР-132-30 и ВР-140-15, сертифицированные по ГОСТ Р ИСО 9001-2015 и соответствующие всем требованиям ТР ЕАЭС 043/2017 по пожарной безопасности.
